Schlüsselfaktoren für die Kosten flexibler Leiterplatten: Ein umfassender Leitfaden zur Kostenreduzierung bei flexiblen Leiterplatten ohne Qualitätseinbußen

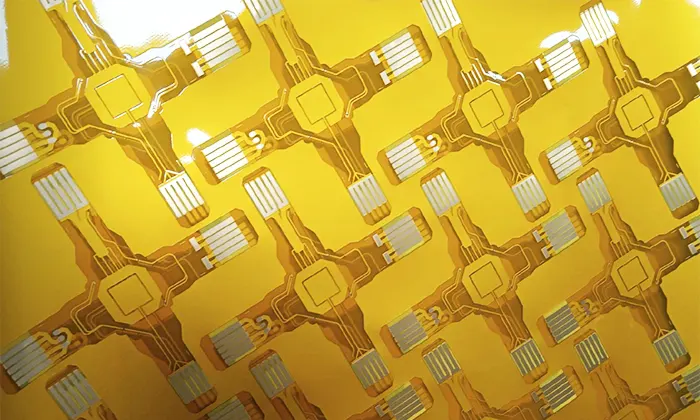

Da elektronische Geräte immer dünner, leichter und kompakter werden, sind flexible Leiterplatten (FPCs) in Branchen von der Unterhaltungselektronik und Medizintechnik bis hin zu Automobilsystemen und Luft- und Raumfahrtausrüstung notwendig geworden.

Ihre Biegsamkeit, Faltbarkeit und Anpassungsfähigkeit an beengte Räume bieten erhebliche Designvorteile gegenüber herkömmlichen starren Leiterplatten.

Viele Ingenieure und Beschaffungsexperten stellen jedoch schnell fest, dass die Kosten für flexible Leiterplatten selbst bei scheinbar ähnlichen Designs stark variieren können.

Eine einfache einlagige flexible Leiterplatte kostet in der Herstellung nur wenige Dollar pro Einheit, während eine hochdichte mehrlagige flexible Leiterplatte um ein Vielfaches teurer sein kann als eine vergleichbare starre Leiterplatte.

Das Verständnis der Kostenfaktoren flexibler Leiterplatten ist entscheidend für die Steuerung von Leistung, Zuverlässigkeit und Budget.

Dieser Artikel untersucht die wichtigsten Kostenkomponenten, die einflussreichsten Konstruktions- und Fertigungsfaktoren sowie die versteckten Kosten, die Käufer oft übersehen.

Woraus setzen sich die Gesamtkosten flexibler Leiterplatten zusammen?

Die Kosten einer flexiblen Leiterplatte werden nicht durch eine einzige Variable bestimmt. Vielmehr sind sie das Ergebnis verschiedener, miteinander verknüpfter Faktoren, darunter Materialien, Fertigungsprozesse, Qualitätsanforderungen und Aspekte der Lieferkette.

• Materialkosten

Die Materialkosten zählen zu den größten Kostenfaktoren bei flexiblen Leiterplatten.

Im Gegensatz zu starren Leiterplatten, die typischerweise FR-4-Substrate verwenden, basieren flexible Schaltungen in erster Linie auf Polyimidfolien, die sich durch hervorragende thermische Stabilität, chemische Beständigkeit und mechanische Flexibilität auszeichnen.

Zu den gebräuchlichsten Materialbestandteilen gehören:

Polyimid ist deutlich teurer als FR-4-Laminat.

Laut Branchenangaben von IPC und mehreren großen Materiallieferanten können Basismaterialien für flexible Leiterplatten je nach Dicke und Leistungsanforderungen drei- bis fünfmal so teuer sein wie Standard-Substrate für starre Leiterplatten.

Die Wahl der Kupferfolie beeinflusst auch die Kosten. Walzgeglühtes (RA) Kupfer, das aufgrund seiner höheren Dauerfestigkeit häufig in dynamischen Biegeanwendungen eingesetzt wird, ist in der Regel teurer als galvanisch abgeschiedenes (ED) Kupfer.

Zusätzliche Werkstoffe wie FR-4, Edelstahl oder Polyimid-Versteifungen erhöhen sowohl den Materialverbrauch als auch die Komplexität der Montage.

• Herstellungskosten

Die Herstellung flexibler Leiterplatten erfordert spezielle Ausrüstung und Handhabungsverfahren, die im Allgemeinen komplexer sind als jene, die für starre Leiterplatten verwendet werden.

Zu den wichtigsten Fertigungsabläufen gehören:

Da flexible Substrate dünner und empfindlicher sind als starre Laminate, müssen die Hersteller während der gesamten Produktion strengere Prozesskontrollen durchführen.

Mehrlagige flexible Schaltungen erfordern zusätzliche Laminierungszyklen, präzise Registrierungssysteme und Verfahren zur Ertragssteuerung, was allesamt die Herstellungskosten erhöht.

• Kosten der Qualitätssicherung

Die Qualitätssicherung stellt eine notwendige Investition und keine optionale Ausgabe dar, insbesondere für Anwendungen in der Automobil-, Medizin-, Luft- und Raumfahrt- sowie Industriebranche.

Hersteller führen typischerweise folgende Arbeiten durch:

• Elektrische Durchgangsprüfung
• Isolationswiderstandsprüfung
• Visuelle Inspektion
• Maßprüfung
• Zuverlässigkeitsprüfung unter Biegezyklen
• Thermische Belastungstests

Bei Anwendungen mit hohen Zuverlässigkeitsanforderungen bringt die Einhaltung von IPC-Standards wie IPC-6013 (Qualification and Performance Specification for Flexible Printed Boards) zusätzliche Prüf- und Dokumentationspflichten mit sich.

Obwohl diese Verfahren die Produktionskosten erhöhen, verringern sie die Ausfallwahrscheinlichkeit im Feld und die Gewährleistungsrisiken erheblich.

• Logistik- und Lieferkettenkosten

Die Faktoren der Lieferkette haben in den letzten Jahren zunehmend an Bedeutung gewonnen.

Spezielle flexible Leiterplattenmaterialien erfordern oft längere Beschaffungszyklen als Standardmaterialien für starre Leiterplatten.

Globale Nachfrageänderungen, Rohstoffknappheit und Transportkosten können sich allesamt auf den Endpreis auswirken.

Folgende Faktoren beeinflussen üblicherweise die Kosten in der Lieferkette:

Beschleunigte Produktionsabläufe können die Gesamtprojektkosten erheblich erhöhen, da die Hersteller möglicherweise Aufträge priorisieren, höhere Materialpreise zahlen oder dedizierte Produktionskapazitäten bereitstellen müssen.

Die 10 wichtigsten Faktoren, die die Kosten flexibler Leiterplatten beeinflussen

Obwohl Dutzende von Variablen die Preisgestaltung bestimmen, haben zehn Faktoren durchweg den größten Einfluss auf die Herstellungskosten.

• Faktor Nr. 1: Materialauswahl

Die Materialauswahl bestimmt oft die grundlegende Kostenstruktur einer flexiblen Schaltung.

Standard-Polyimidwerkstoffe bieten für die meisten kommerziellen Anwendungen eine ausreichende Leistung.

Allerdings können in der Luft- und Raumfahrt sowie in medizinischen Systemen eingesetzte Hochtemperatur-, verlustarme oder spezielle Polyimidwerkstoffe die Kosten erheblich erhöhen.

Klebstofffreie Konstruktionen sind ein weiterer wichtiger Aspekt.

Obwohl sie eine überlegene elektrische Leistung und eine höhere Zuverlässigkeit bieten, erfordern sie im Allgemeinen fortschrittlichere Fertigungsprozesse und sind daher teurer als herkömmliche, auf Klebstoffen basierende Konstruktionen.

• Faktor Nr. 2: Kupferdicke

Die Kupferdicke beeinflusst sowohl die elektrische Leistung als auch die Herstellbarkeit.

Dickeres Kupfer verbessert die Stromtragfähigkeit, verringert aber die Flexibilität und erhöht die Komplexität des Ätzprozesses. Gängige Dicken sind:

Mit zunehmender Kupferdicke steigen im Allgemeinen der Herstellungsaufwand und die Produktionskosten.

• Faktor Nr. 3: Anzahl der Schichten

Die Anzahl der Lagen ist nach wie vor einer der direktesten Kostentreiber bei der Herstellung flexibler Leiterplatten.

Jede zusätzliche Schicht erfordert mehr Material, Laminierzyklen, Ausrichtungsanforderungen und Prüfverfahren.

Eine sechslagige flexible Leiterplatte kann um ein Vielfaches teurer sein als eine vergleichbare einseitige Ausführung.

• Faktor Nr. 4: Schaltungsdichte

Moderne elektronische Geräte erfordern zunehmend kompakte, hochdichte Bauweisen.

Feine Leiterbahnen, geringe Abstände, Mikro-Vias und HDI-Strukturen erfordern fortschrittliche Fertigungstechnologien und strengere Prozesskontrollen.

Mit zunehmender Schaltungsdichte können die Ausbeuteraten sinken, was zu höheren Herstellungskosten führt.

• Faktor Nr. 5: Komplexität von Größe und Form der Platine

Die Abmessungen der Platten haben einen direkten Einfluss auf den Materialverbrauch und die Plattenausnutzung.

Einfache rechteckige Geometrien maximieren die Fertigungseffizienz.

Unregelmäßige Formen, Ausschnitte und komplexe Konturen verringern oft die Plattenausnutzung und erhöhen den Abfall.

Eine geringe Paneeleffizienz kann die Materialkosten erheblich erhöhen, insbesondere bei der Massenproduktion.

• Faktor Nr. 6: Anforderungen an die dynamische Flexibilität

Nicht alle flexiblen Schaltkreise sind für kontinuierliche Bewegung ausgelegt.

Statisch-flexible Anwendungen werden nur bei der Installation gebogen und bleiben während des Betriebs fixiert.

Dynamisch-flexible Anwendungen müssen während ihrer gesamten Lebensdauer wiederholten Biegezyklen standhalten.

Dynamische Designs erfordern typischerweise:

• Gewalztes geglühtes Kupfer
• Optimiertes Trace-Routing
• Erhöhte Zuverlässigkeitsprüfung
• Spezialisierte Materialsysteme

Diese Anforderungen erhöhen zwar die Herstellungskosten, verbessern aber die Langzeitbeständigkeit.

• Faktor Nr. 7: Auswahl der Oberflächenbeschaffenheit

Oberflächenveredelungen schützen das freiliegende Kupfer und gewährleisten eine zuverlässige Lötbarkeit.
Zu den gängigen Optionen gehören:

ENIG (stromlos Nickel Immersion Gold) ist aufgrund seiner hervorragenden Korrosionsbeständigkeit und Montageleistung nach wie vor eine der am weitesten verbreiteten Oberflächenbehandlungen.

• Faktor Nr. 8: Versteifungen und Verstärkungen

Flexible Schaltungen erfordern häufig lokale Verstärkungen zur Unterstützung von Steckverbindern, Bauteilen oder Montagevorgängen.

Zu den üblichen Versteifungsmaterialien gehören:

Jede Verstärkungsschicht erfordert zusätzliches Material, Werkzeuge und Laminierungsschritte.

• Faktor Nr. 9: Testanforderungen

Die Testanforderungen unterscheiden sich je nach Branche erheblich.

Bei Unterhaltungselektronik sind in der Regel standardmäßige elektrische Prüfungen erforderlich, während bei Automobil- und Medizinprodukten häufig umfangreiche Validierungsverfahren einschließlich Umweltstresstests und Zuverlässigkeitsqualifizierung notwendig sind.

Höhere Testanforderungen erhöhen zwangsläufig die Projektkosten.

• Faktor Nr. 10: Produktionsvolumen

Das Produktionsvolumen hat einen starken Einfluss auf den Stückpreis.

Mit steigenden Produktionsmengen verteilen sich die Werkzeug-, Einrichtungs- und Entwicklungskosten auf mehr Einheiten, wodurch die Gesamtkosten pro Platine sinken.

Versteckte Kostenfaktoren, die die meisten Käufer übersehen

Viele Kostenüberschreitungen entstehen durch Faktoren, die bei der ersten Angebotserstellung durch die Lieferanten selten zur Sprache kommen.

• Schlechte Panelnutzung

Die Paneelnutzung hat einen direkten Einfluss auf die Materialnutzung.

Wenn bei der Gestaltung von Schaltungen zu viel ungenutzter Platz auf den Fertigungspanels entsteht, wird für die gleiche Produktionsmenge mehr Substratmaterial verbraucht.

Eine Verbesserung der Paneelauslastung um nur 10–15 % kann bei großen Produktionsserien erhebliche Einsparungen ermöglichen.

• Übermäßige Designkomplexität

Viele Konstruktionen enthalten Merkmale, die die Fertigung erschweren, ohne einen sinnvollen Nutzen zu bieten.

Beispiele hierfür sind unnötig enge Toleranzen, übermäßige Lagenanzahlen und übermäßig komplexe Leiterplattenumrisse.

Solche Merkmale erhöhen oft die Kosten, ohne die Produktleistung zu verbessern.

• Überspezifikation

Ingenieure spezifizieren häufig leistungsfähigere Materialien als nötig.

Beispielsweise können für Produkte, die in relativ unproblematischen Umgebungen eingesetzt werden, Werkstoffe in Luft- und Raumfahrtqualität ausgewählt werden.

Die Abstimmung der Spezifikationen auf die tatsächlichen Leistungsanforderungen ist eine der effektivsten Methoden zur Reduzierung der Kosten flexibler Leiterplatten.

• Technische Änderungsaufträge (ECOs)

Späte Designänderungen können die Projektkosten erheblich erhöhen. Änderungsanträge im Engineering-Bereich können Folgendes erfordern:

• Neues Werkzeug
• Weitere Prototypen
• Aktualisierte Tests
• Prozessrequalifizierung

Die Kosten einer Designänderung steigen erheblich, sobald die Produktion begonnen hat.

• Niedrige Produktionsausbeute

Ertragsverluste zählen nach wie vor zu den größten versteckten Kostenfaktoren.

Komplexe Mehrschichtdesigns, aggressive Leiterbahngeometrien und schwierige Registrierungsanforderungen können die Fertigungsausbeute verringern.

Bei sinkender Ausbeute müssen die Hersteller zusätzliche Paneele verarbeiten, um die erforderliche Liefermenge zu erreichen, was die gesamten Produktionskosten erhöht.

• Kosten flexibler Leiterplatten nach Designart

Unterschiedliche flexible Leiterplattenkonstruktionen weisen unterschiedliche Kostenstrukturen auf.

Die folgende Tabelle bietet einen allgemeinen Vergleich.

Einseitige flexible Leiterplatten bleiben die wirtschaftlichste Option, da sie weniger Herstellungsschritte und Materialien benötigen.

Doppelseitige Designs bieten zwar mehr Flexibilität bei der Leitungsführung, erfordern aber durchkontaktierte Löcher und komplexere Fertigungsprozesse.

Mehrlagige flexible Schaltungen unterstützen eine hohe Leiterbahndichte, erfordern jedoch mehrere Laminierungszyklen und eine präzise Lagenregistrierung.

Starrflex-Leiterplatten stellen die anspruchsvollste Konstruktion dar, bei der starre und flexible Abschnitte zu einer einzigen Baugruppe kombiniert werden.

Obwohl sie in der Regel die höchsten Herstellungskosten aufweisen, reduzieren sie oft die Anzahl der Steckverbinder, vereinfachen die Montage und erhöhen die Gesamtsystemzuverlässigkeit, was zu geringeren Gesamtbetriebskosten über den Produktlebenszyklus führt.

Zukünftige Trends, die die Kosten flexibler Leiterplatten beeinflussen werden

Die flexible Elektronikindustrie entwickelt sich rasant, da die Hersteller dünnere Geräte, höhere Zuverlässigkeit und größere Produktionseffizienz anstreben.

Während sich viele Diskussionen über die Kosten flexibler Leiterplatten auf aktuelle Materialien und Herstellungsverfahren konzentrieren, wird erwartet, dass neue Technologien die Kosten im Laufe des nächsten Jahrzehnts deutlich verändern werden.

Die Kenntnis dieser Trends kann Produktentwicklern helfen, fundiertere Designentscheidungen zu treffen und zukünftige Preisentwicklungen vorherzusehen.

• Hochleistungsfähige flexible Materialien

Materialinnovationen bleiben einer der einflussreichsten Faktoren, die die zukünftigen Kosten flexibler Leiterplatten beeinflussen.

Herkömmliche flexible Schaltungen basieren hauptsächlich auf Polyimidsubstraten und Kupferleitern.

Während diese Werkstoffe weiterhin den Markt dominieren, werden neuere Werkstoffe entwickelt, um den immer anspruchsvolleren Anforderungen in den Bereichen Elektrofahrzeuge, Medizinelektronik, Luft- und Raumfahrtsysteme sowie Hochfrequenzkommunikation gerecht zu werden.

Anwendungen:

Anfänglich führen diese fortschrittlichen Materialien aufgrund begrenzter Produktionsmengen und spezieller Verarbeitungsanforderungen tendenziell zu höheren Kosten für flexible Leiterplatten.

Mit zunehmender Verbreitung und verbesserten Produktionskapazitäten sinken die Kosten jedoch häufig.

Ein ähnliches Muster lässt sich in der Halbleiter- und Leiterplattenindustrie beobachten, wo Materialien, die einst als Premium galten, schließlich zum Standard wurden.

• Automatisierung in der flexiblen Leiterplattenfertigung

Arbeitsintensive Fertigungsprozesse haben traditionell erheblich zu den Kosten flexibler Leiterplatten beigetragen.

Flexible Substrate sind naturgemäß schwieriger zu handhaben als starre Laminate, weshalb während der gesamten Fertigung eine präzise Ausrichtung und sorgfältige Prozesskontrolle erforderlich sind.

Um diesen Herausforderungen zu begegnen, investieren die Hersteller zunehmend in Automatisierungstechnologien.

Moderne Anlagen beschäftigen heute:

• Automatisierte optische Inspektionssysteme
• Robotergestützte Materialhandhabungsgeräte
• Automatisierte Laminierungssteuerungen
• Echtzeit-Prozessüberwachungssysteme
• Intelligente Produktionsplanungssoftware

Laut einer Studie der IPC-Branche können automatisierte Fertigungsumgebungen die Fehlerraten deutlich senken und gleichzeitig die Produktionskonsistenz verbessern.

Die geringere Abhängigkeit von Arbeitskräften hilft den Herstellern auch dabei, die steigenden Lohnkosten in wichtigen Elektronikfertigungsregionen auszugleichen.

Langfristig dürften dadurch niedrigere Produktionskosten pro Einheit erzielt werden, insbesondere bei flexiblen Leiterplattenprogrammen mit mittleren und hohen Stückzahlen.

• KI-gestützte Prozessverbesserung

Künstliche Intelligenz beginnt, nahezu jeden Schritt der Elektronikfertigung zu beeinflussen, einschließlich der Produktion flexibler Leiterplatten.

Traditionell stützte sich die Prozessverbesserung stark auf Ingenieurserfahrung und historische Produktionsdaten.

Heutzutage sind Algorithmen des maschinellen Lernens in der Lage, große Datensätze in Echtzeit zu analysieren, um Prozessabweichungen zu identifizieren, die sich auf Ausbeute, Qualität oder Durchsatz auswirken könnten.

Zu den KI-Anwendungen in der flexiblen Leiterplattenfertigung gehören:

McKinsey & Company schätzt, dass KI-gesteuerte Fertigungssysteme die Produktivität in fortschrittlichen Produktionsumgebungen um 15–30 % steigern können.

Während die Implementierung beträchtliche Vorabinvestitionen erfordert, könnten langfristige Effizienzgewinne dazu beitragen, die Kosten flexibler Leiterplatten trotz zunehmender Produktkomplexität zu stabilisieren.

Für Hersteller, die hochdichte flexible Schaltungen und starr-flexible Baugruppen produzieren, dürfte die KI-gestützte Prozesssteuerung zu einem wichtigen Wettbewerbsvorteil werden.

• Ultradünne, flexible Elektronik

Die Hersteller von Unterhaltungselektronik drängen weiterhin auf dünnere und leichtere Produkte.

Faltbare Smartphones, tragbare medizinische Geräte, Augmented-Reality-Systeme und Sensoren der nächsten Generation erzeugen eine Nachfrage nach ultradünnen, flexiblen Schaltkreisen, die wiederholtem Biegen standhalten und dabei minimalen Platz beanspruchen.

Ultradünne Konstruktionen umfassen typischerweise Folgendes:

• Extrem dünne Polyimidsubstrate
• Reduzierte Kupferdicken
• Miniaturisierte Verbindungsstrukturen
• Fortschrittliche HDI-Technologien
• Lasergebohrte Mikrovias

Diese Konstruktionen erfordern häufig spezielle Fertigungstechniken und engere Fertigungstoleranzen, was die Produktionskomplexität erhöht.

Technologische Fortschritte verbessern jedoch schrittweise die Produktionsausbeute für ultradünne Schaltungen. Mit zunehmender Reife der Fertigungsprozesse werden auch Kostensenkungen erwartet.

Branchenanalysten prognostizieren ein anhaltendes Wachstum der Märkte für tragbare Elektronik und faltbare Geräte und gehen davon aus, dass ultradünne flexible Schaltungen ein immer wichtigeres Segment der globalen Leiterplattenindustrie werden.

• Umweltfreundliche Herstellungsverfahren

Umweltverträglichkeit gewinnt in der Elektronikfertigung zunehmend an Bedeutung.

Regierungen, OEMs und Verbraucher legen zunehmend Wert darauf, die Umweltauswirkungen während des gesamten Produktlebenszyklus zu minimieren.

Hersteller flexibler Leiterplatten reagieren mit Investitionen in:

Nachhaltigkeitsinitiativen erfordern anfänglich oft erhebliche Investitionen. Viele Programme senken jedoch letztendlich die Betriebskosten durch eine verbesserte Ressourceneffizienz.

Beispielsweise können fortschrittliche Abwasseraufbereitungssysteme den Wasserverbrauch reduzieren, während energieeffiziente Produktionsanlagen die Betriebskosten senken.

Da die Umweltauflagen weltweit immer strenger werden, dürften umweltfreundliche Herstellungsverfahren eine zunehmend wichtige Rolle bei der Bestimmung der Kostenstruktur flexibler Leiterplatten spielen.

Fazit

Flexible Leiterplatten haben sich zu unverzichtbaren Komponenten in modernen Elektronikprodukten entwickelt und ermöglichen kompakte Designs, leichte Baugruppen und eine erhöhte Zuverlässigkeit in Branchen, die von der Unterhaltungselektronik bis hin zu Luft- und Raumfahrtsystemen reichen.

Trotz ihrer Vorteile, flexible Leiterplatte Die Kosten hängen weiterhin stark von Designentscheidungen, Fertigungskomplexität, Materialauswahl und Produktionsstrategie ab.

Die Kenntnis dieser Variablen ermöglicht es Ingenieuren und Beschaffungsteams, fundiertere Entscheidungen zu treffen, die die Leistungsanforderungen mit den Budgetbeschränkungen in Einklang bringen.

Bei der Senkung der Kosten für flexible Leiterplatten geht es nicht darum, den günstigsten Lieferanten auszuwählen oder bei jeder Gelegenheit Materialkosten zu sparen.

Eine erfolgreiche Kostenkontrolle erfordert vielmehr ein umfassendes Verständnis dafür, wie Materialien, Designentscheidungen, Fertigungsprozesse, Qualitätsanforderungen und Produktionsmengen während des gesamten Produktlebenszyklus zusammenwirken.

Organisationen, die sich auf fertigungsgerechte Konstruktionen, strategische Lieferantenpartnerschaften und anwendungsspezifische Spezifikationen konzentrieren, erreichen in der Regel das beste Gleichgewicht zwischen Kosten, Zuverlässigkeit und Leistung.

Da fortschrittliche Materialien, Automatisierung, künstliche Intelligenz und umweltfreundliche Fertigungsverfahren die Branche weiterhin grundlegend verändern, werden Unternehmen, die diese sich entwickelnden Kostentreiber verstehen, mit größerer Wahrscheinlichkeit wettbewerbsfähige Produkte entwickeln und gleichzeitig dauerhaft profitabel bleiben.
