PCB flexible ultralargo

¿Qué es una PCB Long Flex?

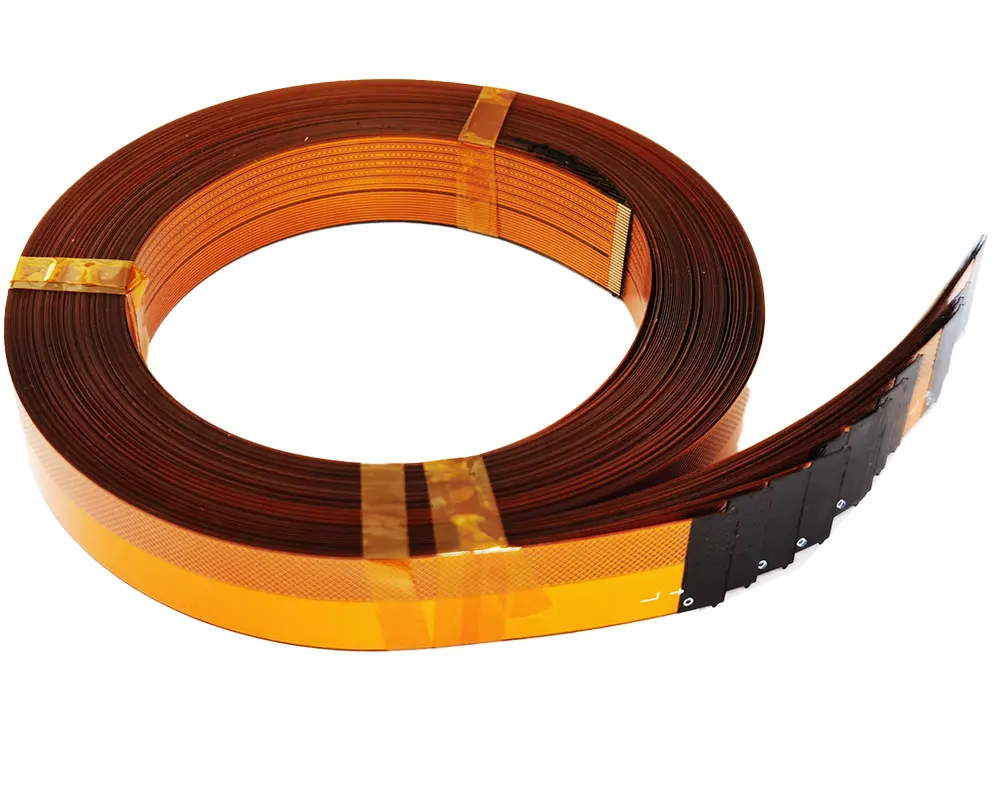

Una PCB flexible larga, o circuito flexible largo, es un tipo de conexión electrónica flexible. Se fabrica sobre un rollo de sustrato de poliimida.
Esta tecnología es conocida por su alta repetibilidad. Se utiliza en aplicaciones de alta densidad y bajo volumen que antes no eran posibles para los desarrolladores.
Los diseños Long Flex son mejores que las PCB convencionales. Son más pequeños y flexibles, lo que se traduce en una mayor eficiencia de enrutamiento y flexibilidad mecánica.
Fabricados con poliimida resistente o material flexible de PET y una fina capa de cobre, estos productos son flexibles. Se pueden diseñar y fabricar a medida.

Beneficios de las PCB flexibles ultralargas

Los circuitos flexibles largos resuelven desafíos críticos en ensambles compactos o modulares. Sus principales ventajas incluyen:

• Reducción de la complejidad de interconexión
• Elimine la necesidad de múltiples conectores y uniones de soldadura reemplazando secciones rígidas cortas con un cable continuo. circuito flexible.
• Eficiencia de espacio y peso
• Sería adecuado para aplicaciones ligeras y de alta densidad, como dispositivos electrónicos portátiles, robots e instrumentos.
• Fiabilidad mejorada
• Cuanto menos conexiones mecánicas haya, menos puntos potenciales de fallo, algo crucial en aparatos aeroespaciales o de grado médico.
• Flexibilidad dinámica
• Resiste flexiones, plegados o movimientos dinámicos repetidos, lo que garantiza un rendimiento estable a lo largo del tiempo.
• Diseñado a medida para adaptarse a la aplicación
• Con una PCB flexible larga, el diseño se personaliza para abordar las preocupaciones mecánicas, eléctricas y ambientales de su proyecto.

Procesos de Fabricación Avanzados

En Gekun, utilizamos manufactura avanzada Métodos para crear circuitos flexibles largos y ultralargos. Estos circuitos pueden tener hasta 2.4 metros de longitud.

Capacidades clave:

Nuestras capacidades de PCB flexibles largas incluyen:

Nuestros equipos y controles de proceso internos garantizan tolerancias estrictas y una producción de alta calidad. Esto es importante para piezas largas y delgadas. PCB flexiblesEstas PCB deben funcionar bien en ensamblajes complejos o rutas de enrutamiento largas.

También apoyamos diseños híbridos que mezclan flexión y flexión rígidaEstos diseños son ideales para entornos que necesitan tanto estabilidad como flexibilidad.

Aplicaciones de circuitos flexibles largos

Los circuitos flexibles largos son fundamentales en industrias que requieren precisión y flexibilidad en formatos extendidos. Algunos ejemplos son:

• Sistemas de imágenes médicas
• Ruta larga desde sensores a procesadores en equipos compactos de ultrasonido o resonancia magnética.
• Automatización Industrial
• Rutas de señales continuas para brazos robóticos y piezas móviles en entornos hostiles.
• Sistemas aeroespaciales
• Los módulos de aviónica y satélite sensibles al peso requieren interconexiones largas y flexibles.
• Electrónica de Consumo:
• Pantallas plegables, wearables y accesorios inteligentes donde el espacio de cableado interno es limitado.
• Sistemas automotrices
• Módulos de cámara y unidades de control que abarcan el tablero o las estructuras de las puertas.

Cada impresión flexible El diseño está adaptado para cumplir con restricciones de espacio específicas, requisitos eléctricos y tolerancias mecánicas.

¿Por qué elegir a Gekun como su fabricante de PCB?

Como profesional Fabricante de PCB que se centra en flexión y flexión rígida Soluciones, Gekun cuenta con años de experiencia en ingeniería. Utilizamos la integración vertical en cada proyecto.

• Soporte de ingeniería personalizado
• Nuestro equipo trabaja estrechamente con usted para crear mejores diseños de layouts, apilamientos y placas de circuitos. Nos aseguramos de que satisfagan sus necesidades mecánicas y eléctricas.
• Fabricación de alta precisión
• La inspección óptica automatizada, los orificios de aire perforados con láser y la laminación en sala limpia garantizan una precisión y uniformidad insuperables.
• Entrega global confiable
• Gracias a nuestra sencilla logística, usted puede contar con que su envío llegará a tiempo, sin importar el tamaño.
• Capacidad avanzada de PCB
• Gekun puede crear cosas complejas, circuitos impresos flexiblesEstos circuitos tienen un control de impedancia preciso, almohadillas SMT de paso fino, orificios pasantes chapados y acabados superficiales especiales.

Opciones flexibles: simple, doble o multicapa

Ofrecemos una gama completa de opciones estructurales para adaptarse a diversas aplicaciones:

• PCB flexible largo de una sola capa:Ligero y rentable para un enrutamiento de señales simple
• Flexión de doble cara:Para circuitos más complejos que requieren rutas de retorno o blindaje de señal
• Circuitos impresos flexibles multicapa:Ideal para separación de potencia, tierra y señal en diseños densos.

Además, integramos secciones de PCB rígido-flexibles cuando se requiere soporte estructural cerca de componentes o conectores.

Soporte y directrices de diseño

Gekun proporciona asistencia DFM (Diseño para Fabricación) completa, ayudando a los ingenieros a optimizar circuito flexible Diseños que optimizan el rendimiento y el costo. Aquí tienes algunos consejos rápidos de diseño para aplicaciones de gran flexibilidad:

• Minimizar las curvas cerradas y mantener radios de curvatura generosos para mejorar la longevidad
• Para mejorar la flexibilidad, Considere usar planos de tierra sombreados  en lugar de rellenos sólidos.
• Aplique refuerzos solo donde sea necesario para mantener un rendimiento liviano
• Considere el control de impedancia para trazas de señales de alta velocidad

Para crear un diseño exitoso, involucre a su Fabricante de PCB Temprano. Esto ayuda a alinear las expectativas de apilamiento, materiales y tolerancia.

¿Estás listo para construir tu PCB flexible larga personalizada?

Gekun es una fuente confiable para la producción de PCB flexibles. Ya sea que esté diseñando una nueva PCB flexible o pasando del prototipado a la producción a gran escala, Tenga la seguridad de que podemos ayudarle.

Nuestra experiencia en la industria y nuestro sólido soporte de ingeniería nos convierten en la mejor opción para diseños de PCB flexibles. Trabajamos con gran longitud, tamaños delgados y flexiones dinámicas intensas con facilidad.

📩 Comuníquese con nosotros hoy para solicitar una cotización o una consulta de diseño para su próximo circuito flexible ultra largo.
